Penyusun bata dan blok pintar ialah peralatan penyusunan bata pintar yang direka bentuk menggunakan teknologi berpaten dengan ruang tersimpan untuk susunan penyusunan. Sistem penyusunan bata/blok peralatan ini menyelesaikan masalah penyusunan manual, intensiti tenaga kerja yang tinggi, kecekapan pengeluaran yang rendah, dan mekanisasi pemuatan dan pemunggahan produk siap yang rendah dalam barisan pengeluaran blok mudah semasa. Peralatan ini ialah sistem penyusunan pantas yang dibangunkan terkini. Secara amnya, sistem ini diletakkan secara bebas berhampiran ruang pengawetan produk. Untuk produk yang diawet dengan baik, ia boleh disusun di tapak atau disambungkan ke barisan pengeluaran blok untuk mencapai penyusunan dalam talian.
Penyusun Bata/Blok Servo Penuh (Model: MDJ-Z1200A)

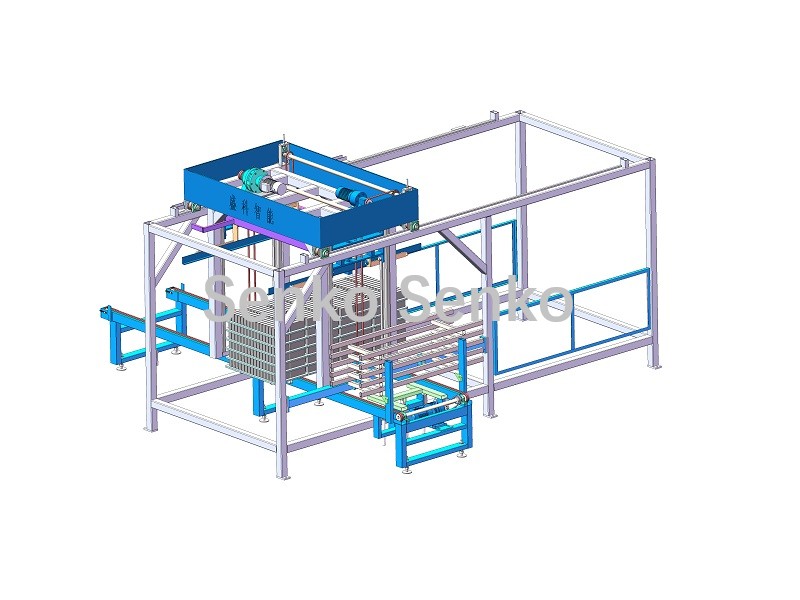

Keseluruhan mesin terdiri daripada palet dengan lif bata/blok yang telah diawet, unit penyusunan utama, mesin penolak palet/pemusing palet, pemetik palet, dan sebagainya, untuk mencapai palet tanpa dasar bagi penyusunan bata. Keseluruhan mesin digerakkan oleh motor servo dan kuasa pneumatik, dan pemacu elektriknya dikawal oleh kelajuan frekuensi boleh ubah, yang mempunyai ciri-ciri kecerdasan, kestabilan, kelajuan, penggunaan kuasa yang rendah, dan jejak kaki yang kecil. Barisan pengeluaran peralatan ini mempunyai tahap automasi keseluruhan yang tinggi, dan keseluruhan proses dikawal oleh kabinet kawalan komputer, yang bukan sahaja mengurangkan kos buruh tetapi juga meningkatkan kecekapan dan output.

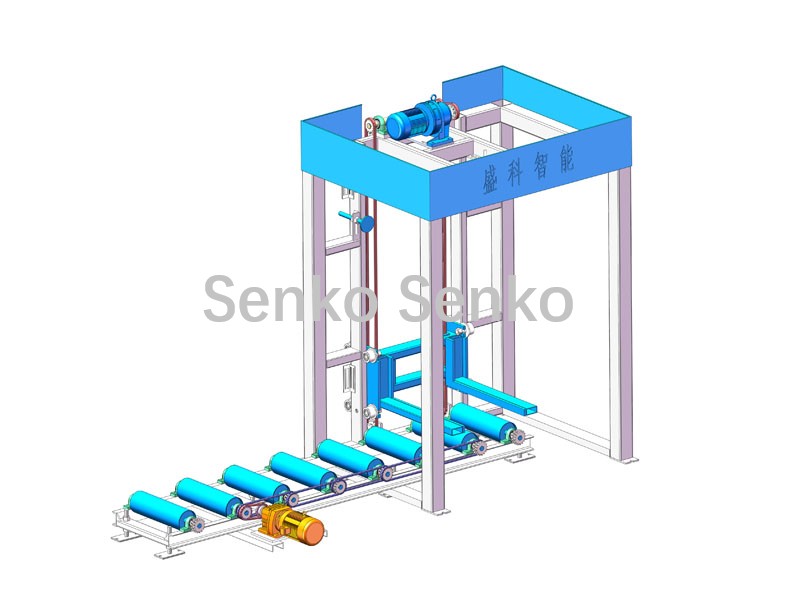

Mesin pengangkat untuk palet yang dimuatkan dengan bata/blok
Papan bata yang dibawa oleh forklift, setiap palet yang dimuatkan dengan bata/blok yang telah diawet, dihantar ke kawasan tempahan pengangkatan palet. Mesin pengangkat secara berurutan menangkap palet bata lapisan demi lapisan, depan dan belakang, ke atas dan ke bawah, dan menghantarnya ke penghantar sebelum pemisahan bata/blok-palet.

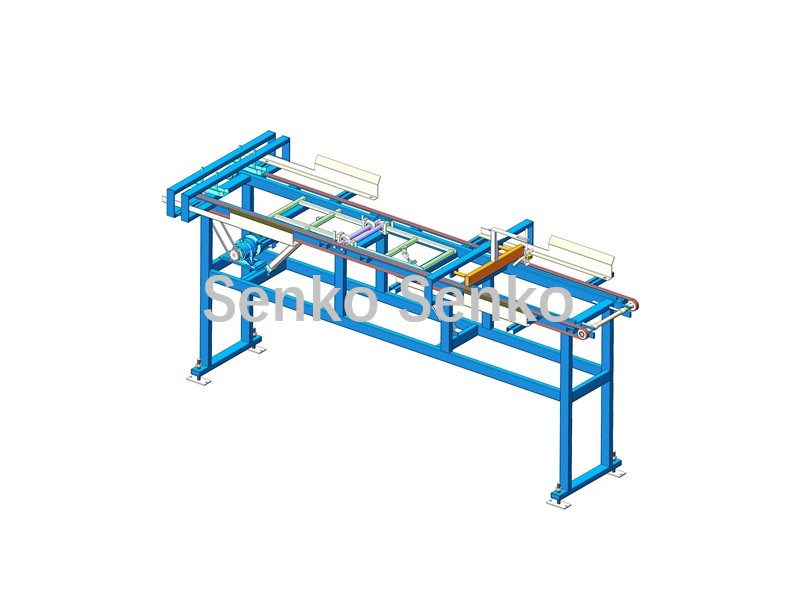

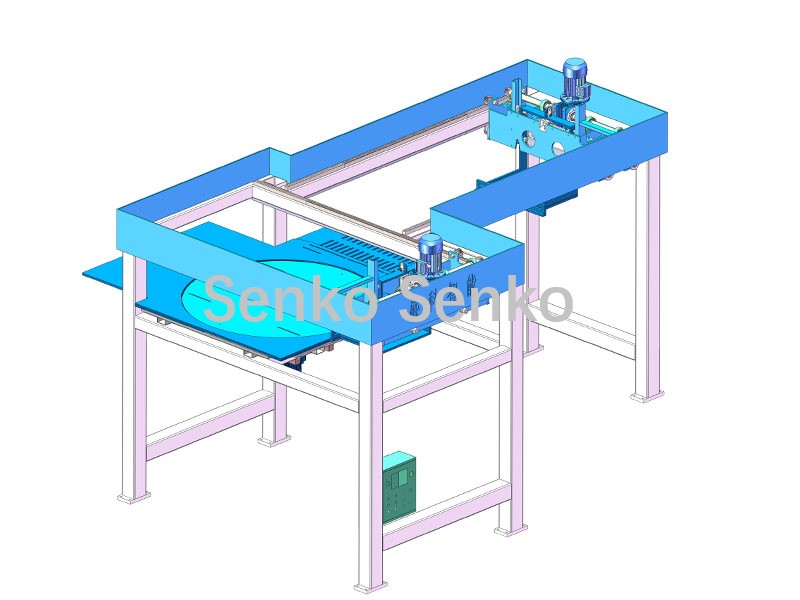

Meja putar 1 dan penolak bata/blok
Penolak 1 menolak bata/blok pada palet keluar dari palet dan masuk ke dalam meja putar 1. Meja putar 1 boleh berputar 90° untuk menukar arah mengikut keperluan arah penyusunan bata/blok, dan penolak 2 menolak bata/blok ke dalam Mesin Susun Utama

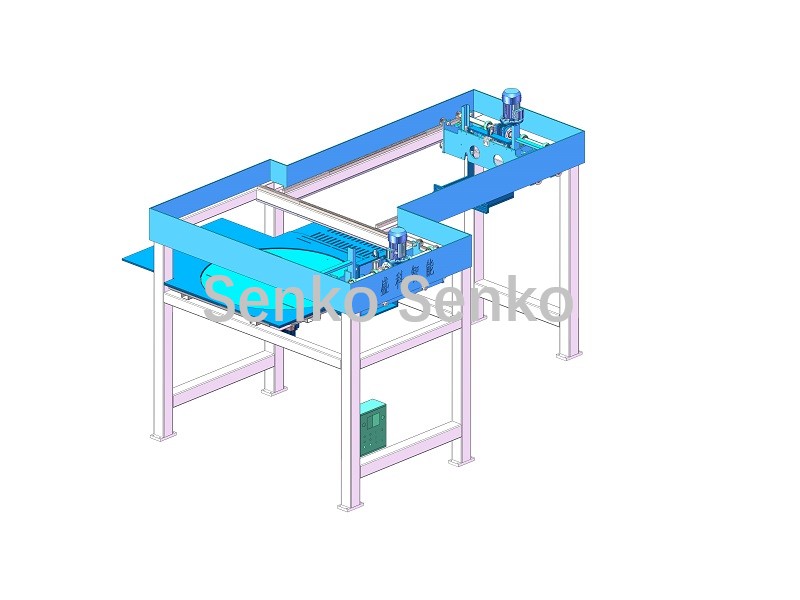

Mesin Susun Utama
Penolak 3 menolak bata/blok yang disuap ke plat lukisan pemaletan, plat lukisan pemaletan bergerak ke hadapan ke kedudukan susun, Penolak 4 turun, menghentikan bata/blok pada plat lukisan, plat lukisan menarik ke belakang dan ke belakang, bata/blok pada plat lukisan jatuh dan susun secara berurutan, merealisasikan susunan bata/blok yang diawet ke dalam palet. Penolak 4 dikawal oleh motor servo, yang boleh merealisasikan tempahan lubang forklift. Selepas membentuk palet, ia turun ke bawah, dan penggelek menghantar palet bata yang disusun untuk penggabungan dan pembungkusan mendatar dan menegak dengan tali keluli plastik PET.

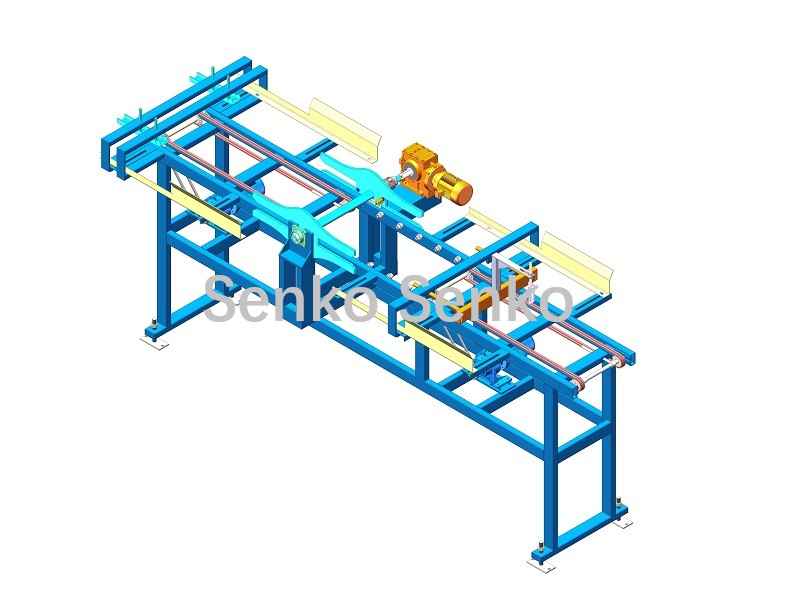

Penolak/Pembalik palet
Selepas bata diasingkan, palet kosong diangkut ke hadapan melalui rantai. Mekanisme pembalik boleh dikonfigurasikan pada penghantar rantai untuk membalikkan palet kosong, dan kemudian palet kosong ditolak ke dalam mesin pempal.

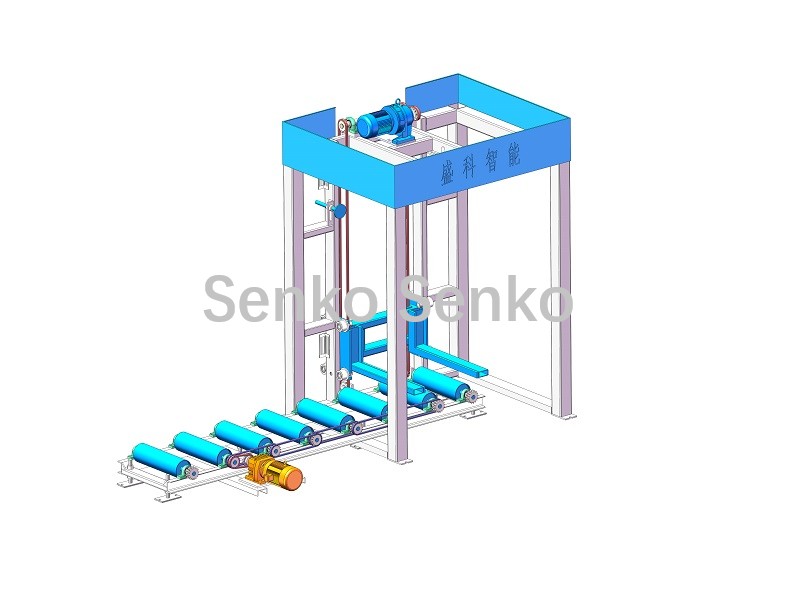

Mesin Pelapis Palet/Mesin Susun Palet
Palet kosong ditolak masuk satu persatu dan diturunkan untuk menyusunnya menjadi longgokan. Selepas longgokan disusun menjadi longgokan, ia akan turun ke bawah dan penghantar menghantar palet yang telah disusun keluar, di mana ia akan diangkat oleh forklift.

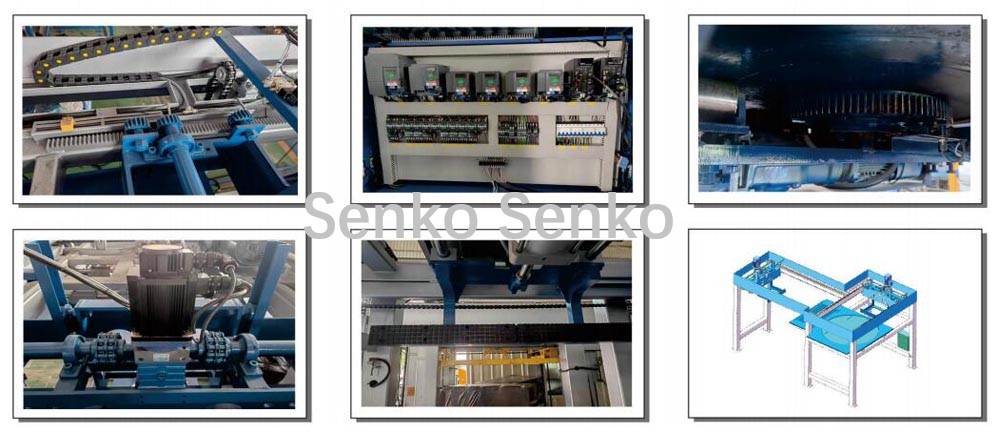

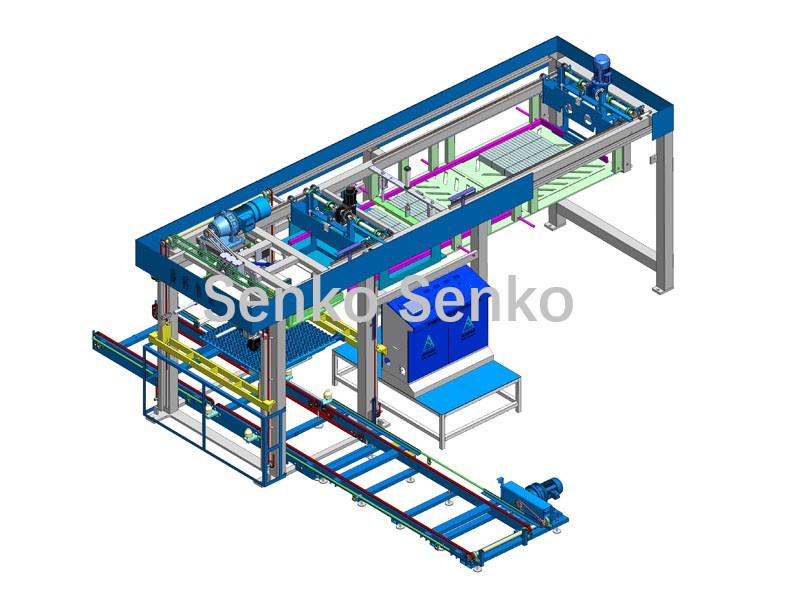

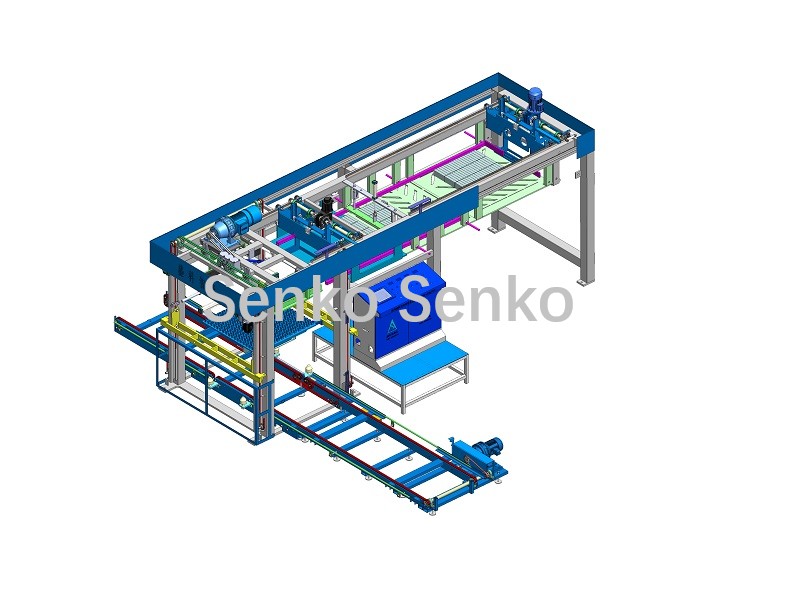

Paparan Struktur:
Maklumat Parameter:
| Barang | Spesifikasi |
| Saiz Peralatan | 16000×7000×3200mm |
| Kuasa Keseluruhan | 33KW |
| Ketinggian Produk Maksimum | 200mm (Boleh Disesuaikan) |
| Julat Saiz Dulang | 1400-850mm (Boleh Disesuaikan) |
| Borang Susunan | Susunan silang segi empat tepat atau segi empat sama |
| Kitaran Susun | 18-23 saat setiap lapisan |
| Saiz Susunan Maksimum | 1200×1200×1450mm |
| Kuasa Motor Angkat Susun | 7.5KW |
| Kuasa Motor Penolak (Tolakan Pertama, Kedua, Ketiga) | 2.2KW |
| Kuasa Motor Meja Putar Bersusun | 1.1KW |
| Kuasa Motor Meja Putar | 0.75KW |

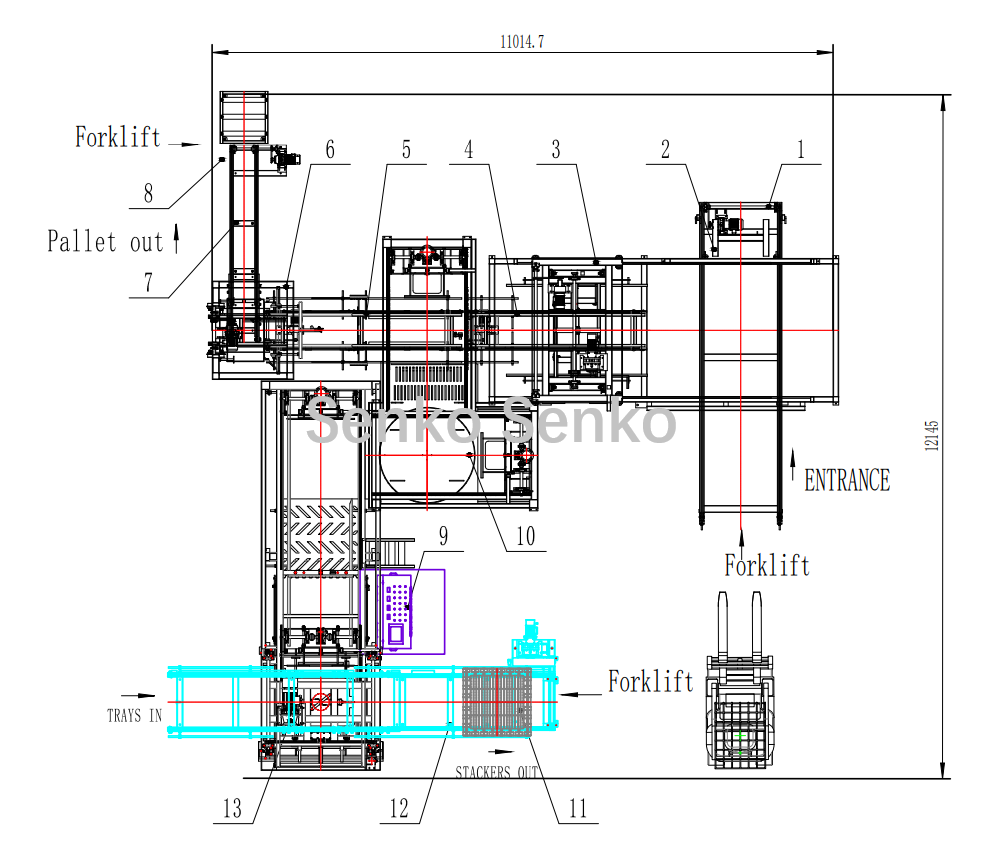

Susun Atur Projek
| 1. Kerangka pemunggahan palet | 2. Pengitaran semula bingkai | 3. Lif palet | 4. Penghantar palet | 5. Penghantar palet kosong |
| 6. Mesin palet | 7. Penghantar timbunan palet | 8. penggulung penghantar | 9. Kabinet kawalan-e | 10. Unit meja putar |
| 11. Dulang susun bata/blok | 12. Penerima tindanan | 13. Mesin penyusun utama |
Kelebihan Produk:
1, Automasi yang cekap: menggantikan sepenuhnya operasi manual, menyelesaikan pemisahan, penyusunan dan pemindahan secara automatik, menjimatkan tenaga kerja dan meningkatkan kecekapan pengeluaran.
2, Lubang forklift boleh laras: lubang forklift dikhaskan untuk setiap lapisan produk, yang mudah untuk pemuatan dan pemunggahan forklift berikutnya, menjimatkan kos palet.
3, Operasi automatik sepenuhnya: tidak terjejas oleh cuaca, operasi yang cekap untuk masa yang lama, sesuai untuk pelbagai persekitaran pengeluaran.
4, Kerosakan rendah dan pemuatan dan pemunggahan yang cekap: pemuatan dan pemunggahan forklift berikutnya, kecekapan tinggi dan tiada kerosakan pada batu bata, jumlahnya luar biasa
5, Fungsi susunan dan putaran yang fleksibel: putaran sebelum lubang, susunan acuan bebas, untuk memenuhi keperluan produk yang berbeza.

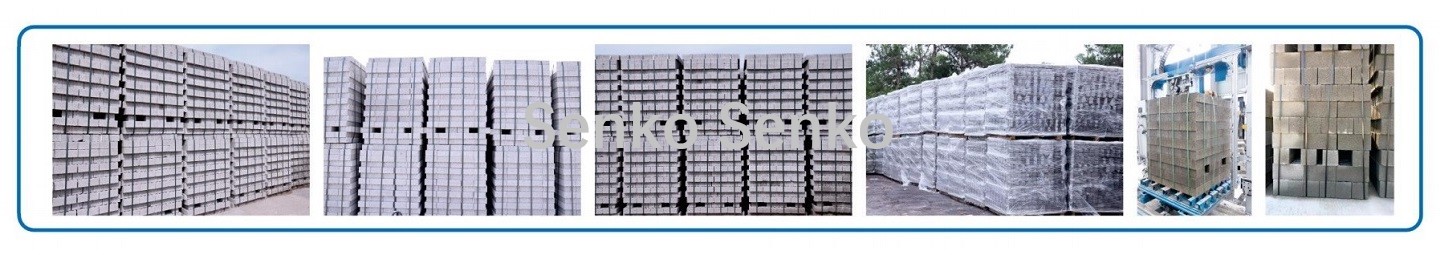

Produk Pengawet Bertindan:
